Kondensaatori ja aurusti spiraalide tehnilised andmed |
||||
|
EI |
Toru läbimõõt (mm) |
Ava/rea kaugus (mm) |
Uime stiil |
Tühik (mm) |
|
1 |
Φ7 |
21*12.7 |
Releed, tavaline uim, siinusuim |
1.4~2.0 |
|
2 |
Φ7 |
21*18.9 |
Siinuslaine uim, gofreeritud uim |
1.3~1.9 |
|
3 |
Φ7 |
25*21.65 |
Restidega uim |
1.5~3.8 |
|
4 |
Φ9.52 |
25.4*22 |
Releed, siinusuim |
1.6~6.35 |
|
5 |
Φ9.52 |
25.4*22 |
Louverdi uim, tavaline uim, siinusuim |
1.6~3.2 |
|
6 |
Φ9.52 |
25*19 |
Louverdi uim, tavaline uim, siinusuim |
1.4~3.2 |
|
7 |
Φ9.52 |
25*21.65 |
Releed, V laineline uim |
2.0~3.8 |
|
8 |
Φ9.52 |
25*25 |
Tavaline uim |
1.6~3.2 |
|
9 |
Φ9.52 |
25*21.65 |
Tavaline uim |
2.0~6.0 |
|
10 |
Φ9.52 |
25.4*22 |
Releed, tavaline uim, siinusuim |
1.6~6.35 |
|
11 |
Φ9.52 |
31.75*27.5 |
Releed, tavaline uim, siinusuim |
1.6~6.35 |
|
12 |
Φ12.7 |
31.75*27.5 |
Tavaline uim, siinusuim, V laineline uim |
1.8~6.0 |
|
13 |
Φ12.7 |
31.75*27.5 |
Releed, tavaline uim, siinusuim, V laineline rib |
1.7~2.2 |
|
14 |
Φ12.7 |
31.75*27.5 |
gofreeritud fin |
1.6~2.9 |
|
15 |
Φ15.88 |
38.1*33 |
Tavaline uim, siinusuim, V laineline uim |
2~4 |
|
1.5~4.1 |
1.5~4.2 |
1.5~4.3 |
1.5~4.4 |
1.5~4.5 |
Saame teenindada mitut tüüpi aurustit vastavalt iga kliendi joonisele ja nõudele
|
|
1. seeria |
2. seeria |
3. seeria |
4. seeria |
|
Toru läbimõõt |
Φ 9.52 |
Φ9.52 |
Φ7 |
Φ 7.94 |
|
Ava ruum (mm) |
25 |
25.4 |
20.5 |
22 |
|
Reavahe (mm) |
21.65 |
22 |
12.7 |
19.05 |
|
Toru materjal |
Vask, Alumiinium |
Vask, Alumiinium |
Vask, Alumiinium |
Vask, Alumiinium |
|
Toru tüüp |
Smooth Tube |
Smooth Tube |
Smooth Tube |
Smooth Tube |
|
Uime pind |
Louver Fin |
Lame Fin |
Lame Fin |
Louver Fin |
|
Uime tüüp |
Hüdrofiilne foolium |
Hüdrofiilne foolium |
Hüdrofiilne foolium |
Hüdrofiilne foolium |
|
Uime paksus (mm) |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
|
Tühik (mm) |
1,4-2,3 mm |
1,4-2,3 mm |
1,1-1,8 mm |
1,4-2,0 mm |

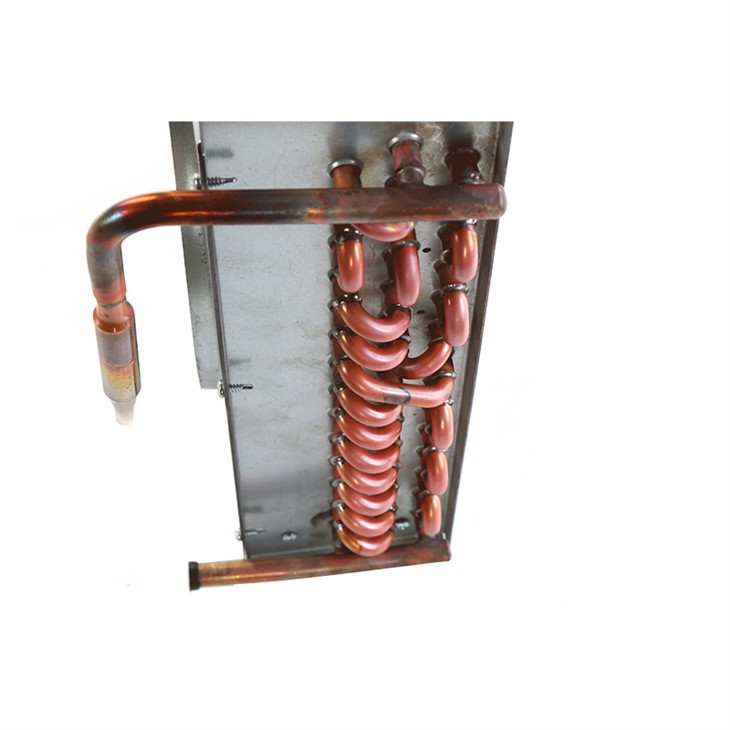

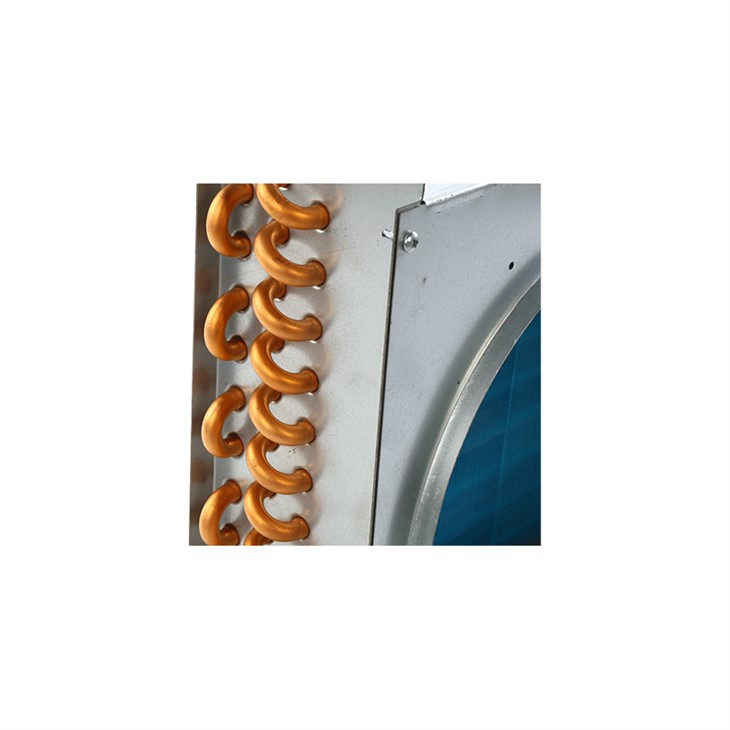

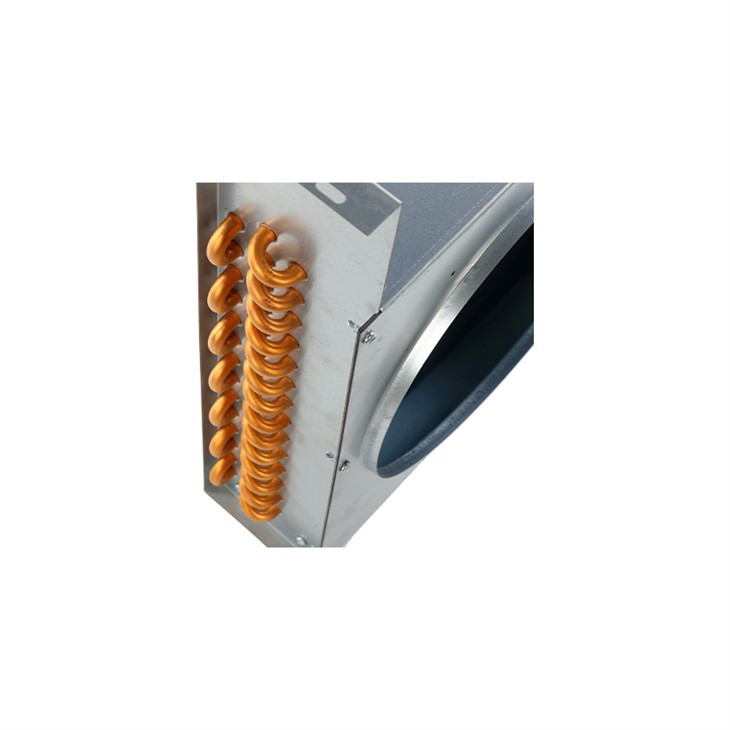

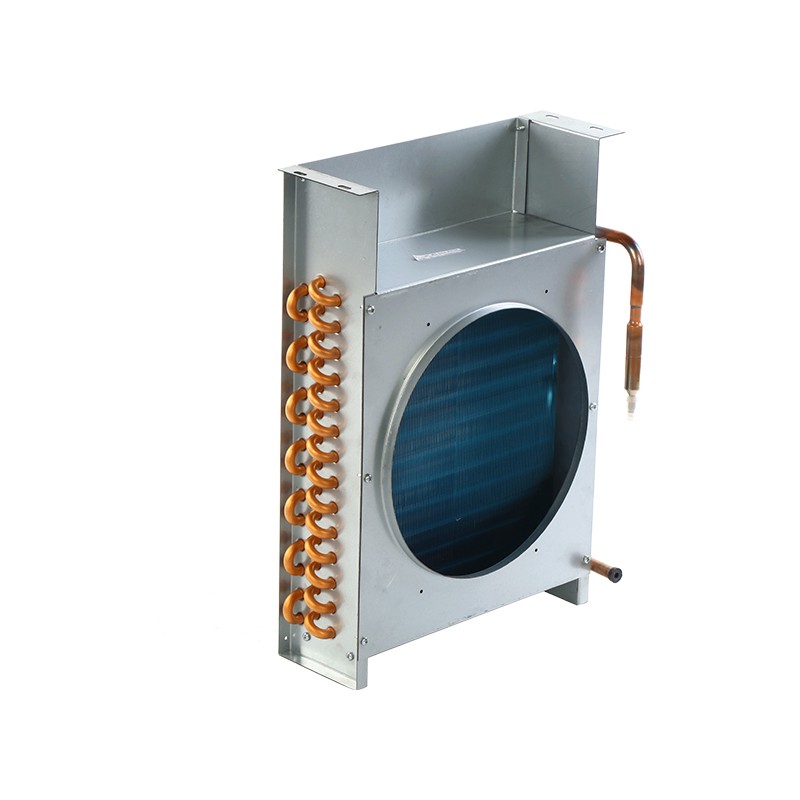

Jahutusvee spiraal on põhimõtteliselt see HVAC-seadetes olev seade, mis aitab õhku jahutada ja ka niiskusest vabaneda. See töötab nagu soojusvaheti, mille põhiosa moodustavad torud ja uimed. Torud kannavad jahutist külma vett, tavaliselt umbes 42 kraadi Fahrenheiti kuni 55 kraadi Fahrenheiti või umbes 5,5 kraadi Celsiuse järgi 12,8 kraadi Celsiuse järgi. Ma arvan, et uimed on nende torude külge kinnitatud, et anda rohkem ruumi soojuse liikumiseks õhust vette.
Kui soe õhk koos niiskusega puhub üle külmade pindade, kandub soojus ära, jahutades asju. Kui see langeb alla kastepunkti, kondenseerub vesi spiraalile, mis tegeleb niiskuse eemaldamisega. See tundub otsekohene, kuid disainil on mõned võtmedetailid.
Torud on sageli valmistatud vasest, kuna see juhib hästi soojust ja on korrosioonikindel. Vesi läbib neid ahelates, tavaliselt mitu. Uimed võivad olla alumiiniumist, kuna need on odavad ja head soojust üle kandma, või mõnikord ka vasest. Need võivad olla lamedad või lainelised, nagu gofreeritud, või isegi mustritega, et muuta õhk paremaks vahetuseks turbulentseks. Päised aitavad vett levitada ja kõigist nendest vooluringidest välja koguda.
Siis on korpus, mis on nagu raam, sageli tsingitud terasest, mis mahutab kõike ja mahutab selle ventilatsiooniseadmesse või kanalitesse. Ärge unustage selle all olevat tühjenduspanni, et kondensaadist tilgad kinni püüda. See osa muutub pisut segaseks, kui mõelda, kuidas see kõik kokku pannakse.
Valige meid, tehke paremaid jahutatud veespiraale.
Meie eelised
- Oleme kohandanud tooteid paljudele klientidele, järgmised on mõned projektid, mida me varem tegime.
- Pakume projekteerimisandmeid ja tootmisjooniseid.
- Lubame, et kasutame disainitarkvara, mida müüb{0}}tuntud Euroopa HAVC-tarkvaraettevõte. Läbi 8-aastase koostöö nendega oleme projekteerinud, töödelnud ja eksportinud kuivjahuteid erinevatesse riikidesse üle kogu maailma.
- Kõik klientide tagasiside on, et tegelik jahutusvõime on peaaegu sama, mis teoreetiline projekteerimisväärtus.
Pakendamine ja saatmine
Tavaline pakend on puidust kast. Kui eksporditakse Euroopa riikidesse, siis puidust kast fumigeeritakse. Kui konteiner on liiga tihedam, kasutame pakkimiseks või pakendame seda vastavalt kliendi erisoovile.
teostusaeg
20 - 40 päeva
Maksetingimused
50% T / T makse ette, 50% T / T makse enne kohaletoimetamist
Pakkimise seisukord
Standardne ekspordipakend või kohandatud pakend
